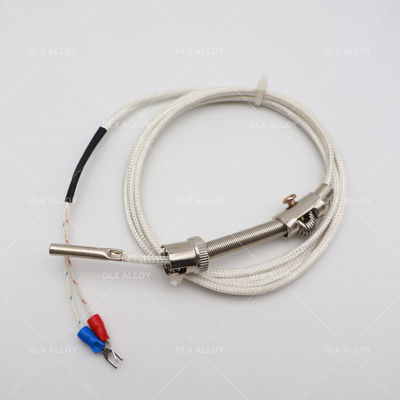

Bề mặt cảm biến nhiệt độ công nghiệp loại K Thermocouple Rtd Pt100

Cảm biến nhiệt độ Pt100 là một cảm biến kháng nhiệt phổ biến sử dụng bạch kim (Pt) làm vật liệu của phần tử cảm biến.trong đó 100 có nghĩa là giá trị kháng cự của điện trở nhiệt bạch kim là 100 ohm ở 0 °C.

Nguyên tắc của cảm biến nhiệt độ Pt100 là sử dụng mối quan hệ tuyến tính giữa kháng nhiệt bạch kim và nhiệt độ.giá trị kháng cự của điện trở nhiệt platinum cũng sẽ thay đổi tương ứngTheo các tiêu chuẩn quốc tế, sức đề kháng của các cảm biến nhiệt độ Pt100 có các giá trị cụ thể ở các nhiệt độ khác nhau.xác định mối quan hệ nhiệt độ kháng cự cho các cảm biến nhiệt độ Pt100.

Các cảm biến nhiệt độ Pt100 thường bao gồm dây nhiệt hồi platinum được quấn quanh một con chip gốm hoặc thủy tinh và được đóng gói trong một vỏ bảo vệ.Họ có thể trực tiếp tiếp xúc với các đối tượng được đo lường và tính toán nhiệt độ bằng cách đo giá trị kháng cự của kháng cự nhiệt bạch kim. Pt100 cảm biến nhiệt độ có các đặc điểm chính xác cao, ổn định và tuyến tính tốt và được sử dụng rộng rãi trong kiểm soát công nghiệp, thử nghiệm trong phòng thí nghiệm,giám sát nhiệt độ và các lĩnh vực khác.

Khả năng đầu ra của cảm biến nhiệt độ Pt100 thường là một giá trị kháng cự, đòi hỏi một thiết bị đo nhiệt độ hoặc bộ chuyển đổi để chuyển đổi giá trị kháng cự thành giá trị nhiệt độ.Phương pháp chuyển đổi phổ biến là sử dụng bảng tìm kiếm hoặc tính toán can thiệp dựa trên mối quan hệ nhiệt độ kháng của Pt100Thiết bị đo nhiệt độ hiện đại thường có tích hợp đầu vào cảm biến nhiệt độ Pt100 và chức năng chuyển đổi nhiệt độ, làm cho phép đo nhiệt độ thuận tiện và chính xác hơn.

Độ chính xác của các cảm biến nhiệt độ Pt100 có thể thay đổi tùy thuộc vào chất lượng xây dựng và các yêu cầu ứng dụng. Nói chung, độ chính xác tiêu chuẩn của các cảm biến nhiệt độ Pt100 là hạng A,B và hạng 1⁄3B.

Nhóm A: Trong phạm vi nhiệt độ từ -200°C đến +650°C, cảm biến nhiệt độ Pt100 thuộc nhóm A có độ chính xác là ±(0,15+0,002 ̊C,trong đó t ∈ R đại diện cho giá trị tuyệt đối của giá trị nhiệt độTrong phạm vi nhiệt độ này, độ chính xác là ± 0,15 ° C cộng với 0,2% giá trị nhiệt độ.

Nhóm B: Các cảm biến nhiệt độ Pt100 thuộc loại B có độ chính xác ± 0,3 + 0,005 °C trong phạm vi nhiệt độ từ - 200 °C đến + 650 °C. Độ chính xác của loại B thấp hơn một chút so với loại A, ở mức ± 0.3°C cộng 00,5% của giá trị nhiệt độ.

Nhóm 1⁄3B: Nhóm 1⁄3B Pt100 cảm biến nhiệt độ có độ chính xác ±(0.1+0.003 ≠t) °C trong phạm vi nhiệt độ từ -200 °C đến +450 °C. Nhóm 1⁄3B có độ chính xác tương đối cao ±0.1 °C cộng 0.3% của giá trị nhiệt độ.
